开关分析软件 DS-821(DS-8000系列专用)
不但可通过高分辨率测量高速化的高电压/大电流，还可根据设备特点更换分析方法。
主要特点

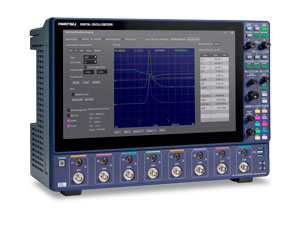

DS-8000专用开关分析软件是一款数字示波器DS-8000系列的插件，可分析功率设备的动态特性，并将分析后的波形和结果显示于画面。
- 分析对象为IGBT、IPM、MOSFET等
- 分析内容是显示开启、关闭、逆向恢复、短路等基于测量参数的分析结果。
- 波形数据、测量参数的文件保存和读取功能
- 通过光标分析指定范围的波形数据

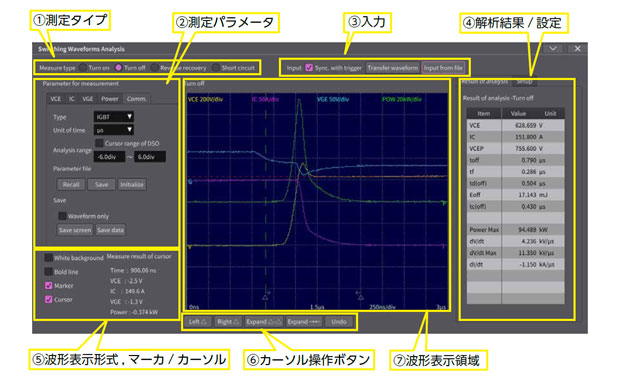

1. Measure type [测量类型]
选择基本测量类型。
2. Parameter for measurement [测量参数]
设置分析测量所需的条件。由5个标签构成，标签名称根据Measure type [测量类型]而异。
3. Input [输入]
设置分析对象波形的导入方法。可选择与波形导入操作同步的波形捕获方法、通过按钮操作的测量波形传送方法、CSV文件读取方法。
4. Result of analysis/Setup [分析结果/设置]
显示动态特性分析结果。
5. Wave display, Marker and Cursor [波形显示格式、标记、光标]
设置波形显示相关设置项目和表示分析范围的厂商显示及光标显示。
6. Operation button for Expand marker [放大标记操作按钮]
可执行放大标记的操作和波形时间轴方向的放大显示操作。
7. Waveform display area[波形显示区域]
显示捕获波形和从文件读取的各波形电平的０位置、以网格显示左端为０标准的时间、水平范围、垂直范围。
测量参数示例
| 分析结果 | 讲解 | 单位 | ||
|---|---|---|---|---|
| IGBT | IPA | MOSFET | ||
| VCE | VDS | VCE 或 VDS的波峰电平 － 波谷电平 | V | |
| IC | ID | IC或ID的波峰电平 － 波谷电平 | A | |
| ICP | IDP | IC 或ID的峰值 － 波谷电平 | A | |
| Irr | 逆向恢复电流。IC 或ID的峰值 － 波峰电平 | A | ||
| ton | 开启时间。以下范围的时间 ·起点 IGBT时 起点以VGE指定电平为向上切点。没有时为分析起点。 IPM时 起点以VGE 指定电平为向下切点。没有时为分析起点。 ·终点 终点为tr 终点。没有时为分析终点。 | s | ||
| Tr | 上升时间。Tr范围的时间。I的上升时间。 | s | ||
| td（on） | － | td（on） | 开启延迟时间。ton － tr | s |
| Eon | 开启损耗。以下范围的能量损耗(mJ) ·起点＝ IC 的开关损耗测量起点 ·终点＝ VCE 的开关损耗测量终点 | J | ||
| － | tc（on） | － | 开关开启时间。I 的上升和 V 的下降范围。(参数)的时间。 | W |
| － | Trr | － | 逆向恢复时间。Trr范围的时间。I突出部的上升时间。 | s |
| Power Max | Power 的最大值 | W | ||
| dI/dt | Ic 的 Tr 范围的倾斜 | A/s | ||
| dI/dt Max | dI/dt 范围的邻接点(3 点移动平均点)的微分最大值 | A/s | ||
| -dI/dt | Trr 部的下降倾斜 | A/s | ||
| dV/dt | V 的下降倾斜 | V/s | ||
| dV/dt Max | |dV/dt| 的最大值 | V/s | ||

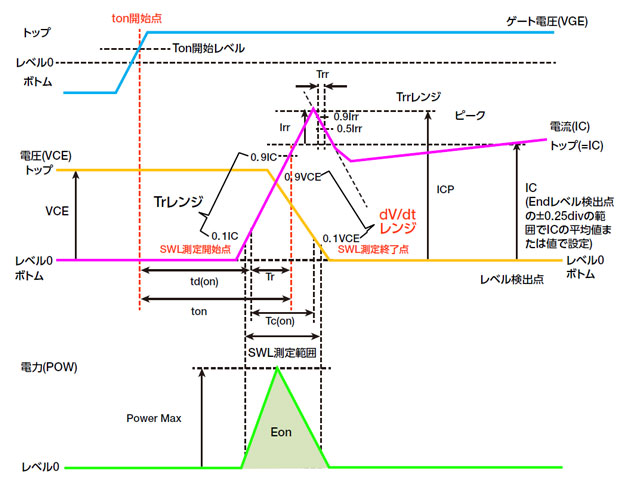

开启测量 Turn on 分析结果示例
