宽量程恒温箱扫描仪

温度设置范围 -55ºC ~ +180ºC、支持车载元件规格 AEC-Q200 Grade0

详细信息

SY-330 宽量程恒温箱扫描仪
评估试样的磁性温度特性

可通过SY-810(软件)自动测量
温度设置范围 -55ºC ~ +180ºC
测量试样数量 4个

宽量程恒温箱扫描系统

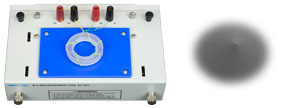

SY-516 推进器
SY-515的触针推入工具


SY-515 样品台
SY-330专用试样设置台


SY-912 无芯电缆
宽量程恒温箱扫描仪 SY-330与B-H分析仪SY-8218 / 8219的连接电缆。


恒温箱扫描系统 / 转台

温度范围 -30ºC ~ +150ºC、最大试样数量41个的全自动测量

详细信息

SY-320A / 321A 恒温箱扫描系统
评估试样的磁性温度特性

可通过SY-810(软件)自动测量
温度设置范围 -30ºC ~ 150ºC
测量试样数量 20个:SY-320A
测量试样数量 41个:SY-321A

* 归属“氟利昂类使用和管理合理化相关法律(氟利昂排放抑制法)”的第一类特定产品。

恒温箱扫描系统

SY-510 / 511
自动测量多个样品
测量试样数量 20个 : SY-510 (SY-320A标配附件1个)
测量试样数量 41个 : SY-511 (SY-321A标配附件1个)

SY-511

SY-512
更换专用触针
SY-320A/321A专用

更换专用触针

SY-910
恒温箱扫描仪与B-H分析仪SY-8218 / 8219的连接电缆。
(SY-320A / SY-321A标配附件1根)

SY-910

DC偏压测试仪

轻松且精准地自动测量功率电感器等的DC偏压特性

详细信息


SY-960 / 961 / 962
最大DC偏:30A
最大脉动:±6A
测量频率(正弦波):10kHz~3MHz
测量频率(方形波):10kHz~1MHz
(Duty10%-90%)

DC偏压测试仪

小型单板磁性测量装置

轻松且精准地全自动测量电磁钢板等的单板形状

详细信息


SY-956
最适用于电磁钢板等的单板形状磁性测量

  • 宽带测量频率:10Hz ~ 20kHz

  • 最大印加磁场(的强度):10,000 A/m

  • 试样尺寸:支持小片单板试样测量
    宽35mm 以下、长36mm 以上、厚3mm 以下

  • 新方式的高确率铁芯损耗测量

  • 正在与首都大学东京 清水敏久教授共同申请专利

小型单板磁性测量装置

专用功率放大器

高频/大功率

详细信息

HSA4101-IW

B-H分析仪专用放大器

 * 停产
DC ~ 10MHz、 ±1A Peak、 ±71V Peak、 50VA

功率放大器 HSA4101-IW

SY-5001
DC ~ 3MHz、 ±6A Peak、 ±150V Peak


SY-5002
DC ~ 3MHz、 ±6A Peak、 ±75V Peak


SY-911
OSC电缆
连接IE-1125B和B-H分析仪主机的 OSC电缆


软件

详细信息

SY-810
远程控制软件 (包括 GPIB 适配器和隔板适配器)
* 与PC连接时、需要另行准备NATIONAL INSTRUMENTS制造、支持USB的GPIB控制器。
SY-810
PC专用软件

SY-811
连续测量功能
以约60[sec]的间隔执行最大99999[min](=约70[days])的测量。
(主机功能追加软件)


其他

空置环形磁芯 SY-513
环状空盒。适用于粉末试样的测量。

SY-513
SY-513使用例

AC耦合模块

SY-504
清除10kHz以下交流成分、以及直流偏移的滤波器。
(各B-H分析仪标配附件1个)
SY-504

LF AC耦合器

SY-514
作为主单元标配附件的AC耦合器下限频率为10kHz、而使用SY-514后、可使
下限频率降至300Hz执行测量。
SY-514附带电缆
  • 下限频率:约300Hz

  • 最大输入电压:±200V

  • 最大输入电流:±6A

  • 附件:BNG电缆(0.6m)

LF AC耦合器 SY-514

USB - GPIB转换适配器

SY-509 * 停产 有关后续产品请联系您的销售代表
使用远程控制软件SY-810时连接B-H分析仪SY-8218 / 8219的从动专用USB-GPIB转换器。
(SY-810标配附件)

SY-509

NI-GPIB-USB-HS+ (支持HI-Speed USB)
使用远程控制软件SY-810时连接PC的控制器专用USB-GPIB转换器。
(NATIONAL INSTRUMENTS制造)
NI GPIB-USB-HS+

隔板适配器

182766-01
GPIB(凹型)←→GPIB(凹型)
不使用恒温箱扫描系统SY-320A / 321A、只通过远程控制软件SY-810控制B-H分析仪SY-8218 / 8219时、连接USB-GPIB转换器和NI GPIB-USB-HS+的适配器。
(SY-810标配附件)
(NATIONAL INSTRUMENTS制造)
182766-01

测量仪专用推车

详细信息

测量仪专用推车 MT-600L

 【主要装备】
  • 滑动式工作台
  • 小物件收纳盒(抽屉)
  • 附带锁定功能的四轮脚轮
  • 测量仪固定专用带
  • 最大载重量:100kg
  • 高度:约850mm
  • 装载台:590W×775D(mm)水平固定
  • 重量:约36kg
测量仪专用推车 MT-600L
