DS-5600A系列

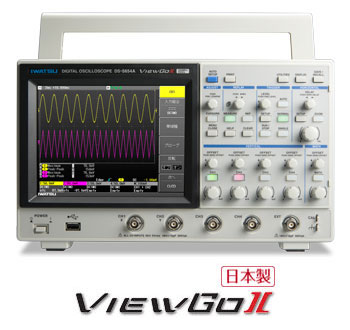

数字示波器“ViewGoⅡ”DS-5600A系列

完善了基本功能，
提高了使用便利性

• 带宽 100～500MHz
• 最高2GS/s 4 / 2通道
• 最大5M点

DS-5600A系列所有模型支持50Ω输入

可支持多种多样的探头。

将AUX OUT输出端子作为标配

除了有效触发信号输出以外，还可通过Pass/Fail判定功能，在结果变为Pass或Fail时进行输出。

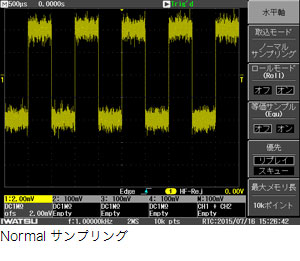

High Resolution(高分辨率)

以低于最高采样速率的采样速率进行测量时，可将以最高采样速率捕获的数据进行平均化处理并导入波形，使随机噪声降低并以相当于最大12bit的等值使垂直轴分辨率得到提高。
※还可用于非重复信号的单发信号。

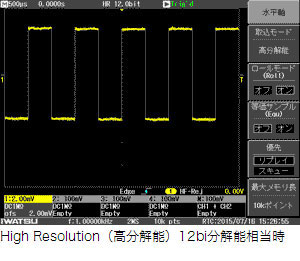

在高分辨率运算处理中显示当前的垂直分辨率。

扩展平均化次数

平均化设置次数从256次扩展至65536次(最大)。可从重复的被测量信号有效降低非周期的随机信号。

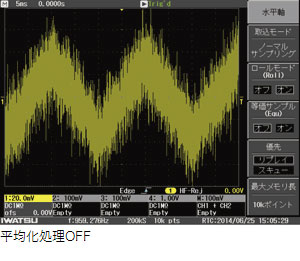

• 信号(三角波:50Hz)与噪声(随机)振幅比为1:1时
• 右侧所示是以采样速率200kS/s、记忆长度10k点进行测量时的示例。

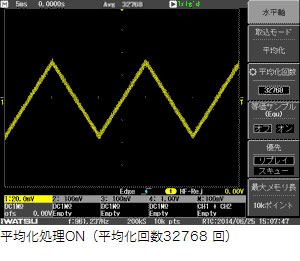

在平均运算处理中显示正在处理的次数。

显示平均次数

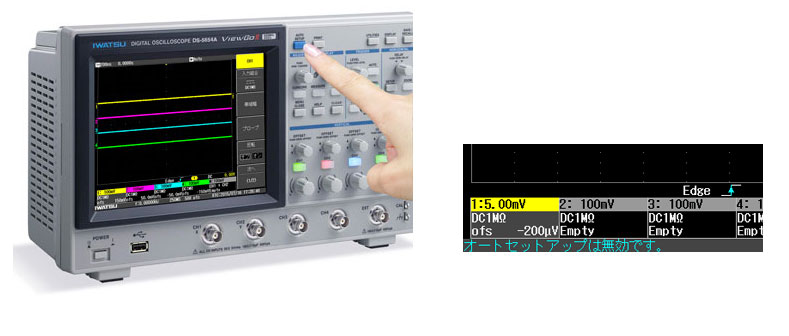

自动设置禁用切换功能

防止因失误按下“AUTO SET”按钮而更新面板设置。
