数字示波器“ViewGoⅡ”DS-5600A系列 操作性/显示/分析功能

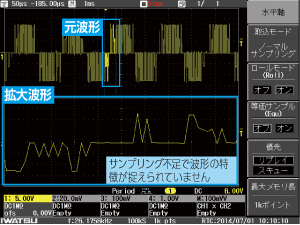

长存储器 最大5M点/ch(使用全通道时：2.5M点/CH)

可在维持快速采样的同时，导入长时间的波形。

波形导入时间：10ms(1ms×10div)
记忆长度：1k 点，采样速率：100kS/s

波形导入时间：10ms(1ms×10div)
记忆长度：500k 点，采样速率：50MS/s

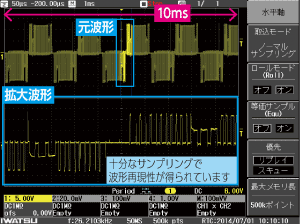

通过长存储器实现了更长的波形导入时间、获取整体波形，可在日后进行部分波形的验证。

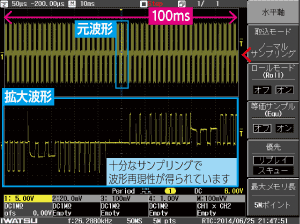

波形导入时间：100ms(10ms×10div)
记忆长度：5Mk 点，采样速率：50MS/s

4个波形参数同步判定/波形遮罩判定功能

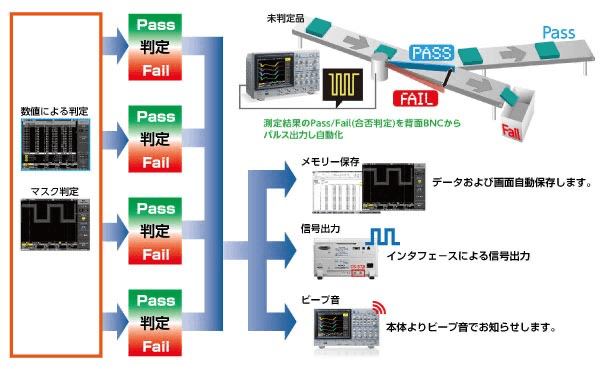

可通过遮罩或波形参数值自动执行合格与否判定。
采用4个同步判定方式，可设置严格的条件。

自动测量波形参数的记录功能(一览显示)

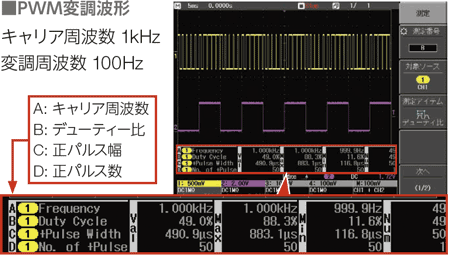

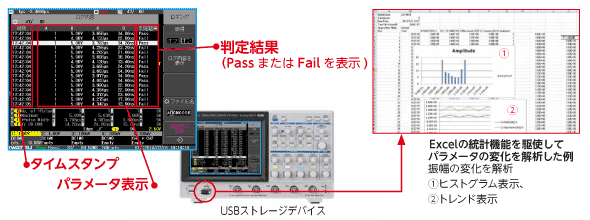

最多可记录任意4个波形参数。记录的数据可保存于USB存储器。将数据导入Excel等，由此可轻松显示波形参数的直方图(偏差分布)和动向(随时间变化)等

支持各周期的参数测量*

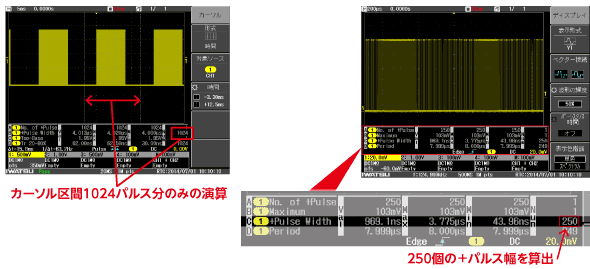

自动测量导入的各周期(时间轴)波形。可通过长存储器导入大量数据，查明最大、最小值的振幅。还可分析光标夹入的区间。

*在垂直轴(电压轴)的波形参数中，1个扫频显示1次测量值。

充实的触发功能

强化触发功能，即使是复杂的逻辑信号和串行数据信号，也可以最佳条件触发波形。
即使是通过模式触发执行的复杂设置项目，也可通过触摸屏幕的操作轻松执行设置。

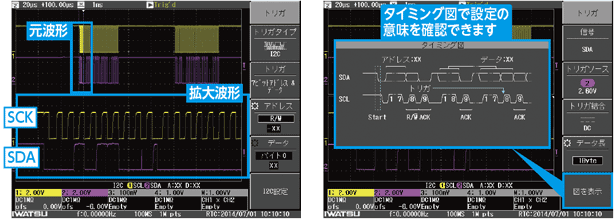

串行触发 （例：内嵌控制专用母线的I²C信号观测）

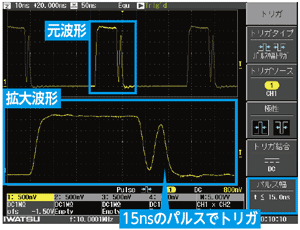

脉宽触发
(例：检测波形干扰等异常波形)

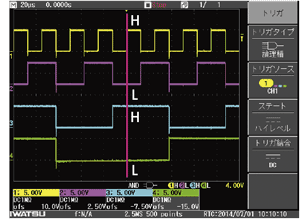

模式触发
(例：计数器的逻辑输出信号)

波形运算功能

可执行2个波形的加、减、乘法或通道波形的频率分析(FFT)。
DS-5600A / 5600系列支持微分、积分运算。
运算波形可设置为数据保存、波形参数的自动测量源。

＜应用示例＞
● 加法、减法：差动信号的评估
● 乘法：基于电压×电流的电力波形评估
● FFT：周期性的噪声和振动等频率区域的分析

还可将加法、减法、乘法的计算结果用于FFT、微分、积分的双重运算。

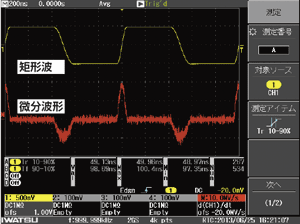

针对矩形波(上升：50ns､下降: 100ns）的微分运算波形
(显示矩形波的边缘时间变化大小(dv/dt)。)

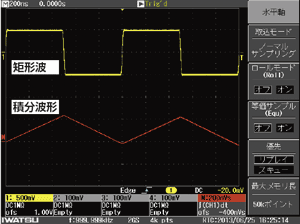

针对矩形波的积分运算波形
(显示用时间对矩形波面积的积分(∫vdt)结果。

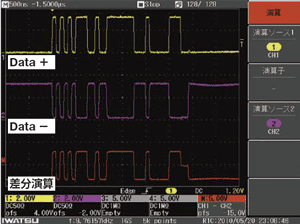

测量差动串行信号

分析频谱

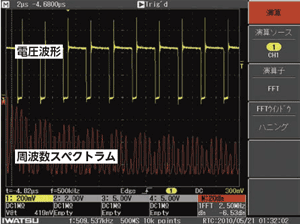

(开关电压波形的FFT运算)

探头选择功能

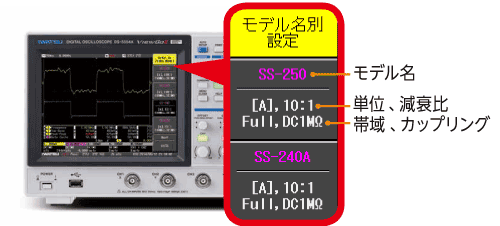

选择本公司生产的探头型号后，即会自动设置衰减比和耦合。显示型号、垂直范围的带宽、输入耦合。

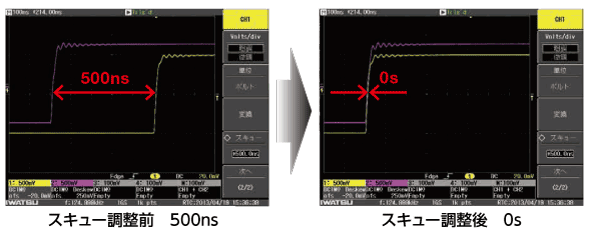

CH间相位偏移调整功能

可执行最大500ns*的相位偏移调整。

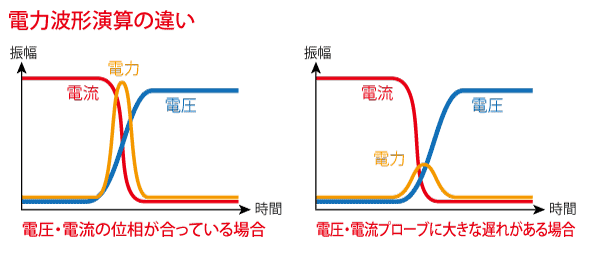

例如，通过电流探头与电压探头之间的相位调整，可进行更加精准的功率波形运算。

*将水平轴设置为优先相位时(回放功能的波形数量设有限制)。

全面扫频功能

可重置回放波形、平均化处理、存留时间、波形参数自动测量、合格与否判定、记录等测量数据。

全面扫频前

全面扫频后

高速远程波形传送

实现了以往100倍*1的远程传送速度。
远程收集测量检查数据时，可缩短间隔时间、提高生产效率。

*1：使用LAN接口、并将波形显示模式切换为OFF时。 特定条件下的测量结果，数值仅供参考。 实际传送时间根据所用PC配置而异。

触摸屏幕 独立操作键/旋钮

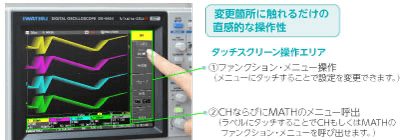

7.5型彩色液晶显示器上搭载触摸屏幕，实现了直观操作。

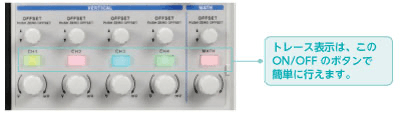

采用小型且CH/MATH独立操作键和旋钮设计，实现了一步式快捷操作。

峰值检测功能

可切实捕获到隐藏于变化极其缓慢的信号中的噪声(最小1ns脉宽)。

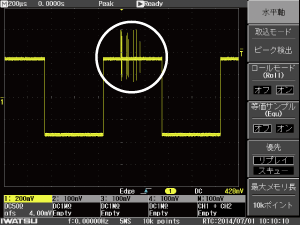

以正常采样捕获到时
(采样速率：5MS/s)

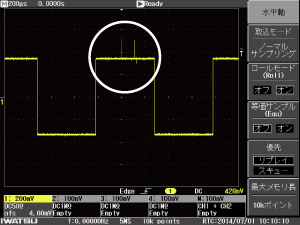

使用峰值检测功能时
(采样速率：5MS/s)

重调功能

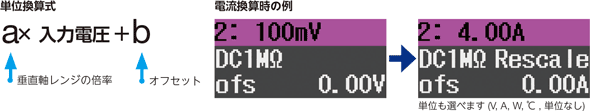

通过电流探头、分流电阻、各种传感器等进行测量，以单位换算方式将所获输出电压信号分别换算为相应数值，并可直接读取。

波形参数自动测量（对水平轴参数进行各周期测量）

可从26种波形参数中最多选择并显示4种。其他还可显示最大值、最小值、测量次数。还可支持光标功能所限范围的自动测量。使用判定功能、记录功能时，可扩大分析范围。

Simple Moving Average(简单移动平均线)

Simple Moving Average(SMA：简单移动平均线)通过可按各通道进行设置的数字滤波器，以指定了采样点的宽度实现平滑化，由此降低噪声。

※还可用于非重复信号的单发信号。

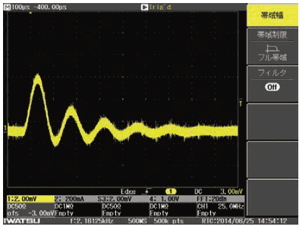

SMA：OFF 时

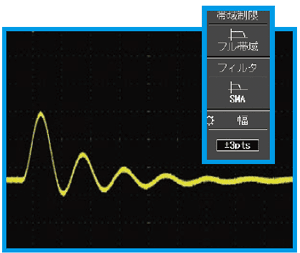

SMA：ON 时　宽=±3pts

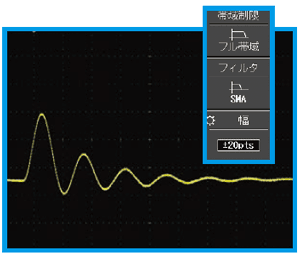

SMA：ON 时　宽=±20pts

PNG图像数据保存格式支持透过型

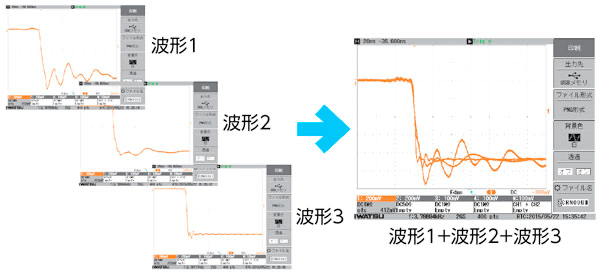

支持PNG的透过属性，使用PC制作文档时，可穿透波形进行叠加。

无需进行特殊的图像处理，可轻松地将波形数据叠加在一起。
