可通过探头的低输入容量C(0.6pF)对高频信号进行
高品位测量的FET输入探头(PMK公司制)

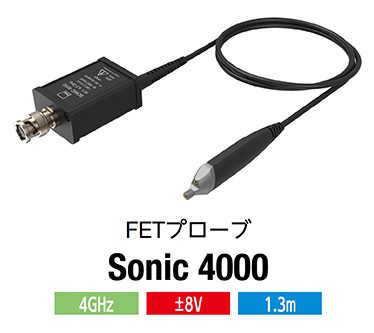

FET探头 Sonic 4000 规格

型号 / 品名 Sonic 4000(PMK公司制)/ 有源单端探头
频率带宽(-3dB) DC ~ 4GHz
减衰比 10:1
确率 ±2%(探头单体)
输入量程 ±8V
最大输入电压(CAT I) 20V
输入RC 1MΩ//0.6pF
测量仪侧输入耦合 50Ω
电缆长度 约1.3m

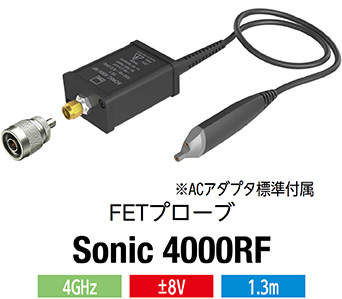

FET探头 Sonic 4000RF 规格

型号 / 品名 Sonic 4000RF(PMK公司制)/ 有源单端探头
频率带宽(-3dB) 350Hz ~ 4GHz
减衰比 10:1
确率 ±2%(探头单体)
输入量程 ±8V
最大输入电压(CAT I) ±60V(ESD protected)
IEC 61000-4-2 Contact Discharge Lecel 2、IEC 61000-4-2 Air Discharge Lecel 3
输入RC 1MΩ//0.6pF
测量仪侧输入耦合 50Ω
电缆长度 约1.3m

应用场景

  • 水晶振荡器
  • PLL合成器、高速数字电路
  • 串行通信
  • ECU电路信号观测
  • 差动接口的共模噪声测量等
  • 高频小信号放大器
  • 与频谱分析仪组合的信号纯度和失真解析
  • 使用网络分析仪的放大器等输入/输出阻抗特性
  • 频率特性解析

附带附件
