与SG-4104/4105、DG-8000、以及其他信号发生器等组合使用，最大可增幅至24Vp-p（50Ω时）、48Vp-p(开放)的输出。
特点
高输出
与48Vp-p(输出端释放时)、24Vp-p(50欧姆终端时)的市售信号发生器组合使用，可轻松获得各领域所需电压。
外部AM调制输入功能。轻松实现PAM调制
只需将信号输入AM调制输入中，即可对主信号添加AM调制。
此外，如果同步使用偏移功能，则更易于改变AM(脉冲振幅调制)信号的直流成分。PAM一直以来都用于家电领域的冰箱及洗衣机上，今后应用范围有望得到进一步扩大。
LO-Ω输出模式
可在50Ω输出与LO-Ω输出之间相互切换。使用LO-Ω输出模式时，只要在输出电流范围，即使电流流入输出负载也可在维持电压振幅的同时向负载提供稳定的信号。
宽带1MHz
可在保持1MHz带宽的状态下维持最大48Vp-p的振幅。在机电一体化领域非常有效。
用途
- 用于汽车等的霍尔元件传感器的驱动专用信号源
- 小信号半导体设备专用电源
- 小型电池的仿真
- 功率设备(小型马达/定位马达等)的驱动专用信号源
- PAM控制所需的仿真信号
PAM波形生成示例

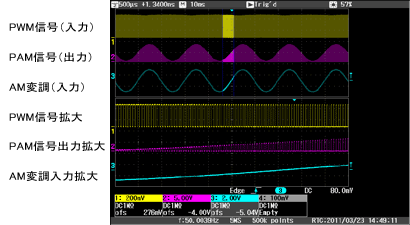

SG-300的输入是20kHz周期的PWM信号(CH1)。 在此，将50Hz的正弦波输入SG-300的AM调制输入中进行AM调制后，可获得调制频率50Hz的PAM信号。
SG-300规格
| 输入特性 | ||
|---|---|---|
| 通道数 | 1 | |
| AMP 输入 | ||
| 耦合 | DC | |
| 阻抗 | 约1MΩ | |
| 最大电压 | ±1.2Vpk（AMP 时） ±10Vpk（BYPASS 时） |
|
| 最大允许电压 | ±10Vpk | |
| MODULATION 输入 | ||
| 耦合 | DC | |
| 阻抗 | 约1MΩ | |
| 输入电压 | ±2Vpk（－2V: 0%、+2V: 100%） | |
| 最大允许电压 | ±10Vpk | |
| 带宽 | 100kHz | |
| 输出特性 | ||
| AMP输出 | ||
| AM调制OFF时 | ||
| 增益 | 10倍、非反转 | |
| 增益确率 | ≦1%（1kHz 正弦波） | |
| 增益平坦度 | DC~10kHz 1% DC~100kHz 3% DC~1MHz 5% |
|
| 输出阻抗 | 约50Ω／LowΩ切换 | |
| 最大电压 | 24Vp-p（50Ω负载时） 48Vp-p（无负载时） Vpk≦0.3xRL（LoΩ输出、RLΩ负载时） |
|
| 最大电流 | DC or Peak 240mA（50Ω负载时） DC or Peak 300mA连续（LoΩ输出） ※不保证300mA以上的动作。 |
|
| 偏移电压 | ≦10mV（50Ω负载时） | |
| 转换速率 | ≧300V/us（50Ω负载时） | |
| 全谐波失真 | ≦0.1%(1kHz 正弦波) | |
| 噪声 | ≦10mVp-p （输入50Ω、50Ω负载、带宽20MHz） |
|
| 下斜振铃 | ≦5%（1kHz 方形波、50Ω负载时） | |
| 全功率带宽 | ≧1MHz（50Ω负载、24Vp-p输出时） | |
| 上升/下降时间 | ≦70ns | |
| AM调制ON时 | ||
| 偏移电压 | ≦100mV（MOD OFST OFF时） | |
| 偏移设置范围 | －10V～＋10V（50Ω负载、AM时） 但是，|Vpk|≦12V（MOD OFST ON时） |
|
| BYPASS输出 | ||
| 电压 | ±10Vpk | |
| 電流 | ≦200mA | |
| 带宽 | ≧15MHz（50Ω负载） | |
| 其他功能 | ||
| 输出On/Off | 有 | |
| 输入/输出转换 | 有 | |
| 外部AM调制输入 | 有 | |
| 外部偏移输入 | 有(根据量而定) | |
| 远程控制 | 无 | |
| 一般规格 | ||
| 电源电压 | AC100V～240V ±10% | |
| 电源频率 | 50Hz/60Hz | |
| 消費電力 | 70VA | |
| 待机功率 | 0.75W | |
| 运行环境 | 0ºC～40ºC、80%R.H.、不得结露 | |
| 保存环境 | －20ºC～+60ºC、80%R.H.、不得结露 | |
| 外形尺寸(mm) | 约210w× 99H × 352L | |
| 重量 | 约2.7kg | |
