支持最大差动动作电压1.4kV（DC+ACpeak）

使用例

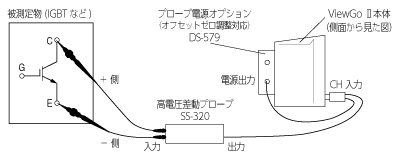

ViewGoII DS-5600A系列　使用电源选配件时

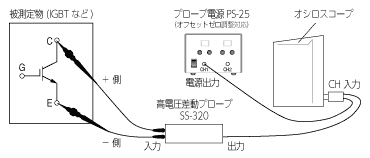

使用电源选配件时

使用外部电源时

使用外部电源时

附件外形图

鳄鱼夹(标配)

鳄鱼夹

柱塞钩夹(标配)

柱塞钩夹

规格

型号 SS-320
频率带宽 DC ～ 100 MHz（－3 dB）　※ 参阅衰减特性
减衰比 50：1、500：1
确率 ±2 %（20ºC ～ 30ºC）
＊在连接了输入阻抗为1 MΩ±1 % 的示波器的状态下
DC CMRR －70 dB＊输入电压为500 VDC 时
AC CMRR －80 dB（50 Hz/60 Hz） / －50 dB（100 kHz） / －50 dB（1 MHz）
传输延迟 12.5 ns(500：1、代表值)、13.5 ns(50：1、代表值)
输入 R//C 从各输入到GND ，均在4 MΩ以上 // 7.0 pF 以下
输入间 8 MΩ以上 // 3.5 pF 以下
最大差动动作电压 ±1400 V（DC＋AC peak、500：1）、±140 V（DC＋AC peak、50：1）
最大共模动作电压 ±1400 V（DC＋AC peak）、或 ±1000 Vrms
最大非破坏
(差动模式、共模模式)		 ±1500 V（DC＋AC peak）、1300 Vrms
最大输出电压量程 连接了±2.8 V＊1 MΩ±1 % 的示波器的状态
输出偏移值 可通过组装的其他设备进行调节
连接器 输出侧/输入侧 BNC 型 / 特殊6 芯连接器
全长 2000 mm ±30 mm
电源电缆长度 1000 mm ±20 mm
输入引脚长 405 mm ±5 mm
重量 450 g 以下
保证温度范围 0ºC ～ ＋50ºC、(但是，不得结露)
动作温度/湿度 -10ºC ～ ＋50ºC、(但是，不得结露) / 80%RH以下（40ºC时）
附件 鳄鱼夹(红、黑)各1个、柱塞钩夹(红、黑)各1个、使用说明书

选配件

  • 专用电源PS-25
  • 专用电源 DS-579(ViewGoII 专用选配件)
  • 专用电源非附件。

各种资料

项目 文件名
手册 英语 ss-320-e-v1.pdf


订购信息

型 号 品名 外观
SS-320 高电压差动探头
